Подготовить фундамент для откатных ворот — значит согласовать основание с конкретной створкой и фурнитурой ещё до земляных и бетонных работ. Для монтажа важны не только прочность, но и расположение закладных, их высота, место привода и кабельные проходы. Ошибка на этом этапе способна помешать установке уже изготовленного полотна.
«Зелёный Забор» специализируется на свайном основании для ворот и не выполняет заливку бетонных тумб. Монтаж на готовое бетонное основание возможен после проверки его соответствия согласованной конструкции. Эта памятка помогает организовать подготовку, если основанием занимается заказчик или отдельная строительная бригада.
1. Сначала выберите ворота и зафиксируйте проезд
Определите ширину въезда в свету, высоту створки, сторону отката и заполнение. Передайте монтажнику размеры и материал столбов. Ширина свободного проезда, видимая часть полотна и его полный габарит — разные величины: створке могут понадобиться нахлёсты, а консольной конструкции — технологический хвост.
Положение опор выбирают вместе с системой фурнитуры. Например, методика РОЛТЭК связывает расстояние между опорами с параметрами створки и допустимыми нагрузками. Поэтому начинать с произвольной тумбы, а затем подбирать к ней любые ворота неудобно.
2. Определите отметку готового покрытия
Укажите, где будет верх плитки, асфальта или окончательной подсыпки. Все монтажные высоты нужно привязать к одной понятной отметке. Если на участке пока грунт, а дорожные работы впереди, передайте будущую высоту покрытия на чертеже.
Проверьте путь створки в открытом и закрытом положении. Важно, чтобы полотно не встретилось с подъёмом рельефа, бордюром или вновь уложенной дорожкой. Одновременно продумайте отвод поверхностной воды: оборудование и рабочие узлы не должны оказаться в месте постоянного скопления воды.
3. Передайте сведения об участке
Для выбора основания нужны данные о грунте и условиях площадки, положении канав и коммуникаций, наличии старых фундаментов и недавней подсыпки. Если есть инженерные изыскания или документы на существующие сваи, приложите их. Фотография сверху не показывает глубину заложения и состояние скрытой части.
Размеры бетонного основания, армирование, параметры свай и сроки допустимого нагружения устанавливают по проекту и технологии работ. В этой статье нет универсальной глубины: одно число не учитывает грунт, конструкцию и положение нагрузки. Сравнение вариантов основания вынесено в материал «Фундамент для откатных ворот».
4. Согласуйте закладные и крепления

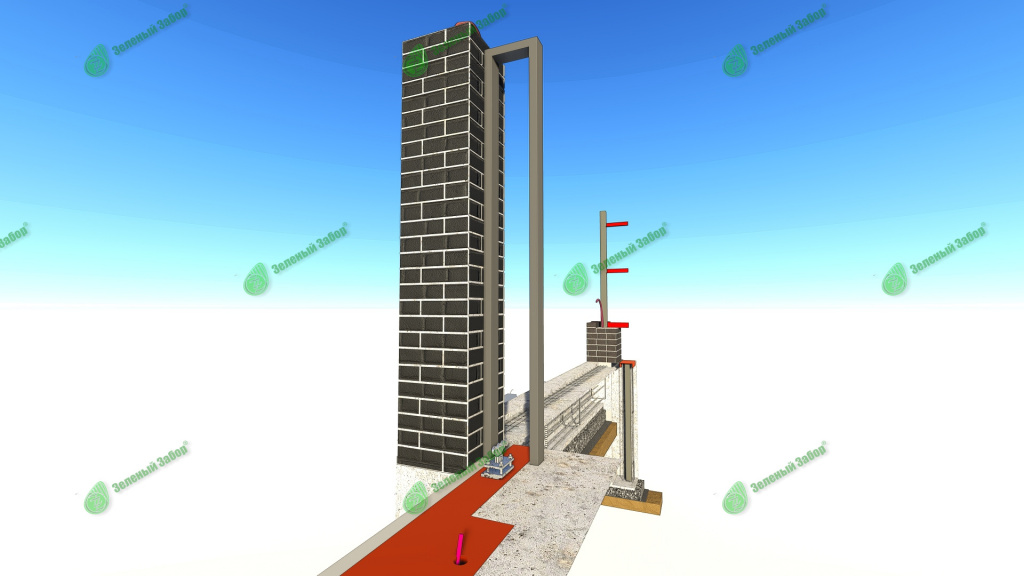

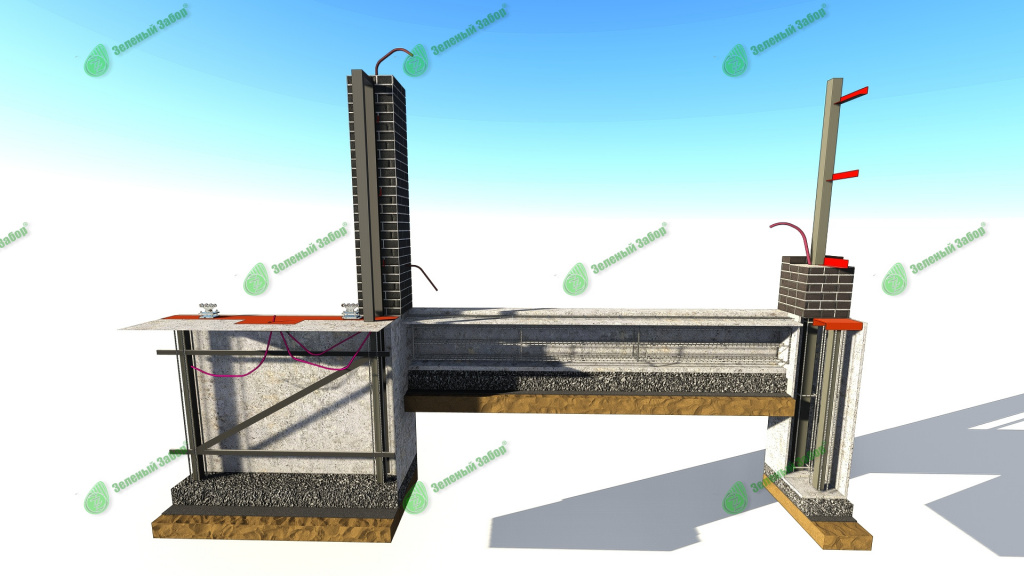

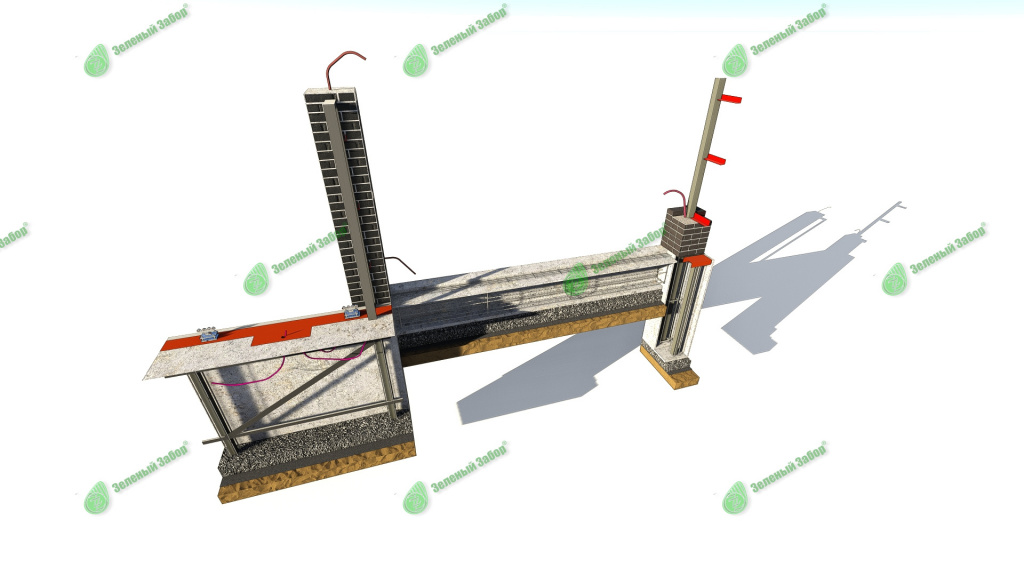

До бетонирования передайте строителям согласованную монтажную схему. На ней должны быть показаны опорный узел роликовых тележек, крепления направляющих устройств и ответной части, а при автоматизации — место привода. Укажите размеры, высотные отметки, расстояния от оси проезда и допустимый способ крепления.
Закладная под роликовые опоры воспринимает нагрузку от створки. Закладные в столбах могут предназначаться для других элементов и не заменяют её. Случайные выпуски арматуры или небольшие пластины нельзя считать готовым креплением без проверки.

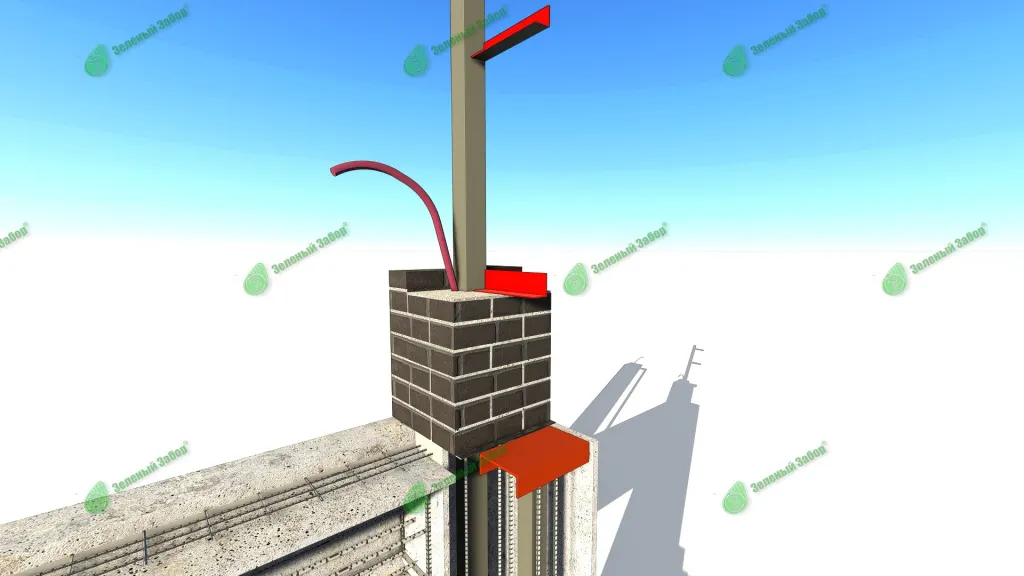

Если столбы будут облицованы кирпичом, камнем или плиткой, согласуйте, как крепёж соединяется с несущей частью, и оставьте доступ к предусмотренным точкам. Наружная облицовка не должна становиться единственным основанием для узла, который по проекту крепится к металлическому сердечнику или другой несущей конструкции.
5. Предусмотрите кабели до благоустройства
Даже при отложенной автоматизации полезно заранее согласовать место оборудования и проходы под коммуникации. Схема зависит от выбранного привода, фотоэлементов, сигнальной лампы, кнопок и других устройств. Точки выхода кабелей передают монтажнику автоматики до укладки покрытия.
Марку кабеля, способ прокладки, защиту и электрическое подключение определяет специалист по выбранному оборудованию. Не ориентируйтесь на число жил из чужой схемы. Сохраняйте трассы на плане и фотографируйте их до закрытия, чтобы позже не вскрывать весь въезд при поиске прохода.
6. Проверьте готовность основания до доставки
- Сверены размеры и положение основания с утверждённой схемой ворот.
- Отметки закладных и готового покрытия совпадают с проектом.
- Строитель подтвердил готовность основания воспринимать предусмотренную нагрузку.
- Есть фотографии скрытых работ и сведения о применённых материалах.
- Крепления доступны; облицовка и дорожное покрытие не мешают монтажу.
- Кабельные проходы подготовлены, место установки и полоса отката освобождены.
Удобно передать фотографии и контрольные размеры заранее. Если обнаружилось несоответствие, решение принимают до привоза створки: меняют подготовку или корректируют проект с проверкой совместимости. Согласование на месте уже после заливки обычно оставляет меньше вариантов.
Что отправить для согласования
Подготовьте план въезда с размерами, фотографии со стороны улицы и двора, схему основания и сведения о будущей отделке столбов. Укажите, кто выполняет строительные работы и на каком они этапе. В каталоге ворот можно выбрать предполагаемое исполнение, после чего увязать его с основанием.
Стоимость замера «Зелёного Забора» — 2 500 ₽. Лучше согласовать геометрию и узлы до бетонирования или окончательной установки свай.
Частые вопросы
Можно ли использовать старое основание?
Его можно рассмотреть после проверки размеров, положения, состояния и подтверждённой способности воспринимать нагрузки. По одному внешнему виду готовность не устанавливают.
Что делать, если тумба уже залита без закладной?
Передайте её схему и фотографии специалисту. Возможность другого крепления зависит от существующего основания и ворот; универсального решения для всех тумб нет.
Можно ли сделать основание по чертежу соседа?
Чужой чертёж помогает обсудить идею, но размеры, грунт, масса створки и выбранные комплектующие должны соответствовать вашему объекту.
